球形止回阀HQ41X/1406

  • HQ41X/1406产品型号
  • 0℃≤t≤80℃工作温度
  • 1.0MPa/1.6MPa公称压力
  • 水及弱腐蚀性流体适用介质

螺管纹符合: ISO228标准

阀门品牌: 杰克龙阀门

享受服务: 阀门方案设计包退、包换、包修1小时回复,24小时到达现场

产品详情

  球型止回阀又称逆止阀,其作用是防止管路中的介质倒流。启闭件靠介质流动和力量自行开启或关闭,以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类,主要用于介质单向流动的管道上,只允许介质向一个方向流动,以防止发生事故。

  一、用途:

  球型止回阀适用于公称压力PN1.0MPa~42.0MPa、Class150-2500;公称通径DN15~1200mm、NPS1/2~48;工作温度-196~540℃的各种管路上,用于防止介质倒流。通过选用不同的材质,可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。

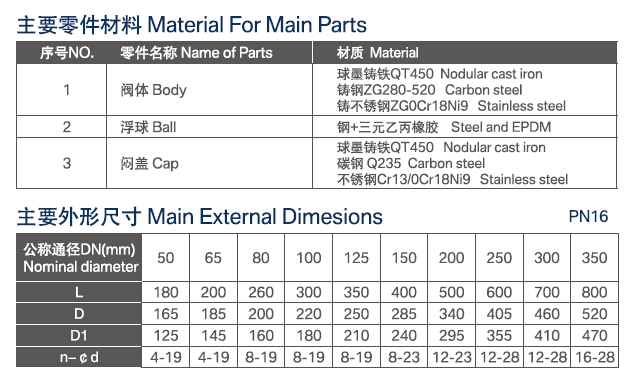

  二、主要材质有

  碳钢、低温钢、双相钢(F51/F53)、钛合金、铝青铜、因科镍尔(INCONEL625)、SS304、SS304L、SS316、SS316L;铬钼钢、蒙乃尔(400/500)、20#合金,哈氏合金等金属材料

  三、标准与规范

  1、设计与制造:API594、API6D、JB/T8937

  2、结构长度:API594、API6D、DIN3202、JB/T8937

  3、压力一温度等级:SNSIB16.34、DIN2401、GB/T9124、HG20604、HG20625、SH3406、JB/T74

  4、试验与检验:API598、JB/T9092

  5、配管法兰:JB/T74~90、GB/T9112!9124、HG20592~20635、SH3406、ANSIB16.5、DIN2543~2548、GB/T13402、API605、ASMEB16.47

  四、结构特点

  1、结构长度短,其结构长度只有传统法兰止回阀的1/4~1/8

  2、体积小、重量轻、其重量只有传统微阻缓闭止回阀的1/4~1/20

  3、阀瓣关闭快速,水锤压力小

  4、水平或垂直管道均可使用,安装方便

  5、流道通畅、流体阻力小

  6、动作灵敏、密封性能好

  7、阀瓣行程短、关阀冲击力小

  8、整体结构、简单紧凑、造型美观

  9、使用寿命长、可靠性高
